Bagian Utama dari Perangkat Cisco

Router ataupun switch Cisco secara struktur mirip dengan PC, tapi beda ukuran dan peruntukannya.

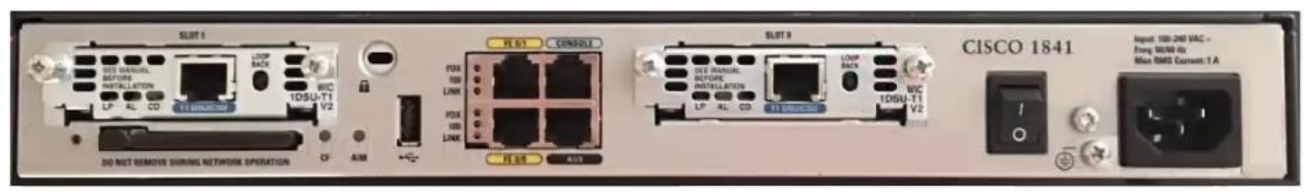

Cisco Router 1841

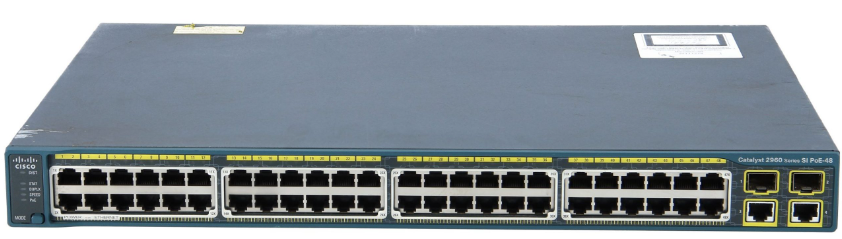

Cisco 2960 Catalyst Switch

Berikut bagian-bagiannya:

• RAM, Fungsi utama RAM pada router adalah menyimpan konfigurasi yang sedang berjalan (running configuration) dan sistem operasi IOS yang aktif, menyimpan routing table, menangani cache ARP, dll. Sifat RAM adalah volatile alias isinya bakal hilang kalau device direstart/shutdown.
• NVRAM (Non Volatile RAM), untuk menyimpan konfigurasi start-up, kalau di Cisco sebutannya start-up configuration.
• FLASH MEMORY, untuk menyimpan IOS (Operating System Image). Memory ini bisa menyimpan berbagai versi software IOS. Tergolong EEPROM dan tidak volatile .
• ROM, selanjutnya ROM buat nyimpen bootstrap yang berfungsi untuk proses booting perangkat atau Power On Self Test (POST).
• INTERFACE, merupakan komponen eksternal dari suatu router. Ada banyak macamnya dan kompatibilitasnya perlu diperhatikan antara interface dengan perangkat routernya.

Initial Configuration

Untuk mengakses perangkat Cisco yang masih fresh (unconfigured), dibutuhkan akses command line interface (CLI) melalui port yang disebut dengan Console port (atau dikenal juga dengan sebutan serial, biasanya dengan baud rate 9600), kabelnya pun adalah kabel khusus yang disebut dengan Console Cable dengan bentuk salah satu ujung menyerupai RJ45 dan ujung yang lainnya menggunakan konektor DB9. Karena PC atau laptop jaman sekarang tidak ada port DB9, maka diperlukan 1 kabel lagi sebagai converter DB9 ke USB.

Kabel Console to DB9

Kabel DB9 to USB

Akses CLI pada perangkat Cisco dibagi menjadi 3, yaitu:

• User Mode
  Akses terbatas, hanya bisa menjalankan perintah dasar monitoring seperti ping dan show untuk konfigurasi tertentu. Ditandai dengan tanda > pada prompt.


• Privilege Mode
  Bisa menjalankan semua perintah monitoring, mode ini bisa dilindungi dengan password. Ditandai dengan tanda # pada prompt.


• Configuration Mode
  Bisa digunakan untuk melakukan perintah konfigurasi.Ditandai dengan (config)# pada prompt.

Contoh Konfigurasi Awal Perangkat Cisco

Basic Config (Untuk perangkat yang masih fresh)

Router> enable

Router# configure terminal

Router(config)# hostname R1

Router(config)# interface vlan 1

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shutdown

Router(config-if)# exit

Router(config)# enable secret StrongPassword

Router(config)# username admin privilege 15 secret AdminPassword

Router(config)# service password-encryption

Router(config)# exit

Router# write memory


Konfigurasi Telnet, syarat:

• IP pada interface sudah dikonfigurasi.
• User lokal / password enable sudah disetting.
• Port VTY dibuka (default 0–4).

Router(config)# line vty 0 4

Router(config-line)# login local

Router(config-line)# transport input telnet

Router(config-line)# exit

Router# write memory

Konfigurasi SSH, syarat:

• IOS image K9 (crypto) yang mendukung enkripsi SSH
• Hostname dan ip domain-name harus disetting sebelum buat kunci RSA
• RSA key modulus ≥ 1024 bit (direkomendasikan 2048 bit)

Router(config)# ip domain-name contoh.local

Router(config)# username admin privilege 15 secret AdminPwd

Router(config)# enable secret TopSecret

Router(config)# crypto key generate rsa modulus 2048

Router(config)# ip ssh version 2

Router(config)# line vty 0 4

Router(config-line)# login local

Router(config-line)# transport input ssh

Router(config-line)# exit

Router(config)# exit

Router# write memory

Membaca nama file IOS

Contoh: c1841‑advipservicesk9‑mz.124‑6.T7.bin

c1841: perangkat Cisco 1841

advipservicesk9: fitur Advanced IP Services + enkripsi

mz: jenis kompresi yang digunakan

124-6: versi 12.4 patch 6

T7: train T (standard) release 7

.bin: format biner

Jika Anda melihat k9 pada nama file berarti perangkat tersebut mampu menjalankan protokol SSH.
